安裝步驟

① 電腦關機狀態插上PCIE卡，開機后，打開路徑“PCIE系列光盤資料2021\PC Base開發資料\PCIE驅動\高川PCIe卡驅動安裝管理工具”雙擊DriverInstall.exe，出現PCIE控制器驅動安裝界面如圖1所示

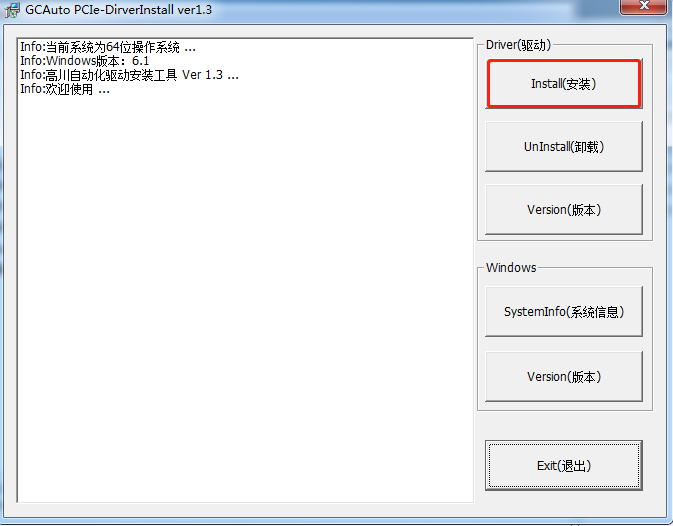

圖1 PCIE控制器驅動安裝界面

點擊Install(安裝)->下一步->完成。如圖

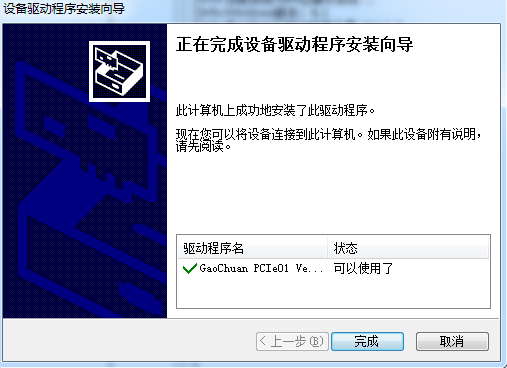

圖2 設備驅動安裝向?qū)Ы缑?/span>

從設備管理器中查看PCIE卡安裝的驅動如圖2

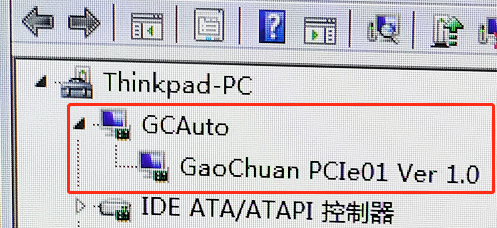

圖2 PCIE卡安裝的驅動

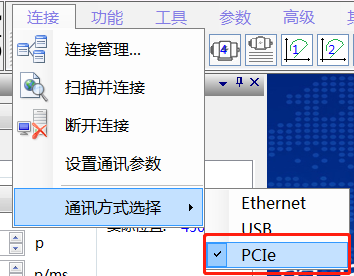

② 測試，保證物理連接良好情況下，打開GCS.exe進行連接，通訊方式選擇如圖

再點擊連接即可。連接成功說明驅動安裝完成。

連接步驟

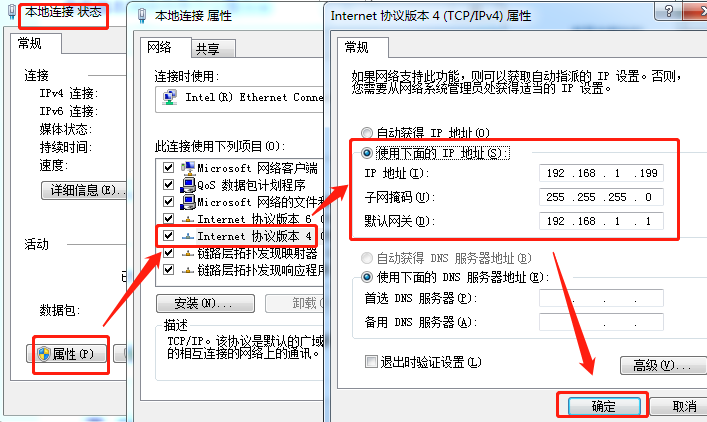

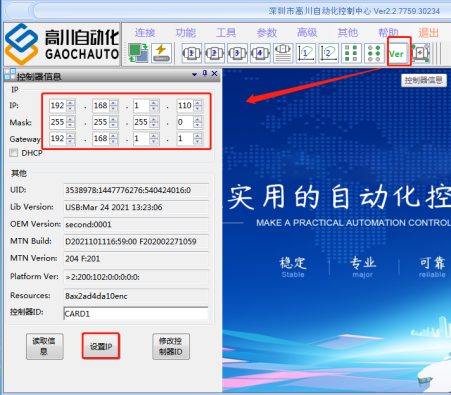

圖1.1 電腦IP設置

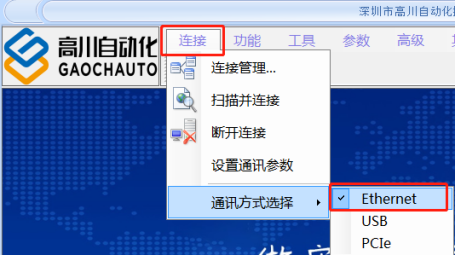

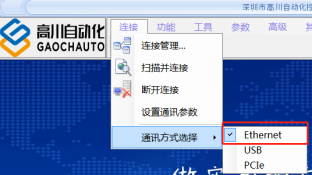

圖1.2 設置連接方式

安裝步驟

確認USB物理連接完好，首先進行驅動安裝，WIN7與WIN10系統的驅動安裝如下：（1）WIN7：打開設備管理器，可以查看控制器USB端口如圖1所示，端口顯示位置可能有區別，注意觀察名字。

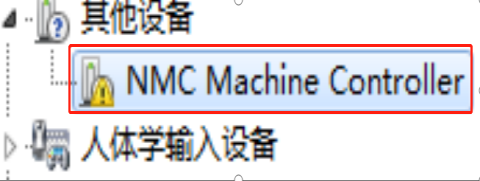

圖1 控制器USB端口

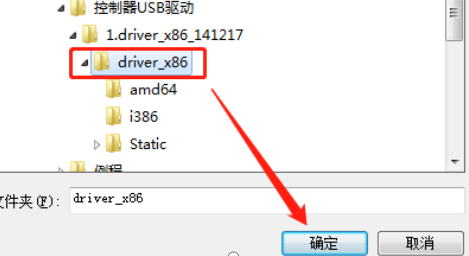

圖2 控制器USB驅動

圖3 驅動安裝成功

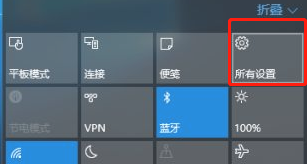

圖4 所有設置

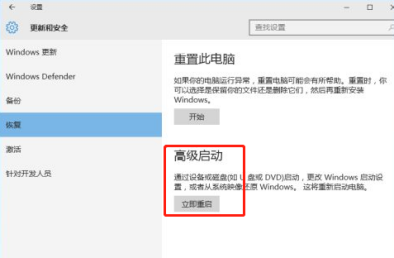

圖5 立即重啟

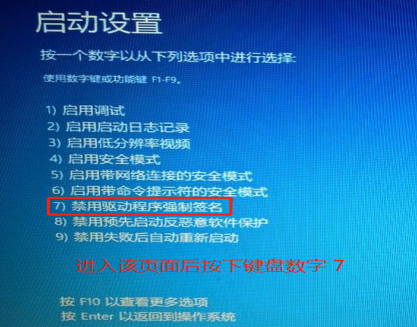

圖6 禁用驅動程序強制簽名

注意：如果永久禁用驅動簽名驗證找不到選項，嘗試以下方法，在桌面上新建一個txt文檔，打開后將以下文字復制粘貼進去：

@echo off

pushd"%~dp0"

dir /bC:\Windows\servicing\Packages\Microsoft-Windows-GroupPolicy-ClientExtensions-Package~3*.mum>List.txt

dir /b C:\Windows\servicing\Packages\Microsoft-Windows-GroupPolicy-ClientTools-Package~3*.mum>>List.txt

for /f %%i in('findstr /i . List.txt 2^>nul') do dism /online /norestart/add-package:"C:\Windows\servicing\Packages\%%i"

pause

其他根據WIN7操作步驟即可成功安裝驅動。

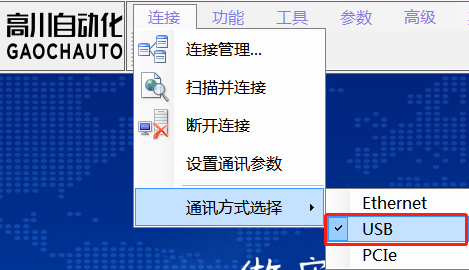

（2）打開GCS.exe，設置USB連接方式如圖7所示，設置完成重啟，即可成功連接控制器。

圖7  USB連接方式
